Depuis la création de notre société, en 1978, plusieurs milliers de transmetteurs de pression et de circulation de l'air ont été incorporés aux systèmes à volume d'air variable (vav) et de pressurisation de salles dans le monde entier.

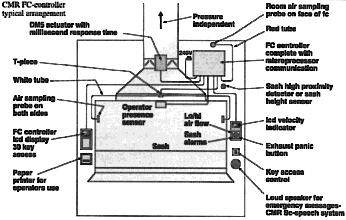

Une cloison en nylon équipe normalement l'intérieur du fc, au-dessus de la hauteur d'ouverture de la fenêtre. Un tube CMR en pvc blanc est relié aux cloisons ainsi qu'au port négatif du contrôleur FC. Une cloison CMR en nylon est installée en haut du fc, et un tube en pvc rouge relie cet endroit au port positif du contrôleur FC.
Selon que la fenêtre est ouverte ou fermée, un filet d'air passe dans le tube pvc, depuis le haut du fc, puis par le contrôleur CMR FC, là, il est converti en un signal électrique et mesuré en m/s et, enfin, il sort par les deux cloisons intérieures dans le système d'extraction. Ces cloisons sont positionnées ensemble en T pour donner une aspiration moyenne dans les contrôleurs CMR FC. L'air est contrôlé sur le côté propre du fc, il ne peut donc pas être contaminé.
La vitesse réelle de la hotte est alors affichée sur un écran lcd en m/s. La platine d'affichage intègre aussi une alarme de flux haut/bas, de fenêtre ouverte, une touche panique de vidage d'urgence ainsi que la possibilité d'affichage du point de réglage, par exemple 0,5 m/s.
Afin de contrôler la vitesse de la hotte, un moteur CMR d'extraction rapide d'humidité équipe le déshumidificateur CMR, ce qui maintient une vitesse constante, quelque soit la position de la fenêtre. Le système est totalement indépendant de la pression.
Le contrôleur CMR FC est totalement accessible par logiciel, tout paramètre peut être modifié, toute information peut être affichée sur un PC par le bus CMR à deux brins. Le contrôleur FC peut être livré avec - en option - un clavier distant et un afficheur LCD, ainsi qu'avec un panneau de montage pour imprimante pour donner à l'opérateur des facilités telles que le contrôle des points d'énergie (temporisé), la gestion des transducteurs de surveillance des opérateurs, ou le contrôle des expériences des opérateurs.
Les capteurs de présence d'opérateurs peuvent augmenter le flux d'air et un système de clé d'accès peut interdire l'emploi du fc par des tiers.
Un détecteur de position d'ouverture de la fenêtre peut
être utile pour gérer et contrôler les économies
d'énergie. L'alarme vocale CMR avertit les opérateurs en
cas de danger par des enregistrements vocaux programmés.

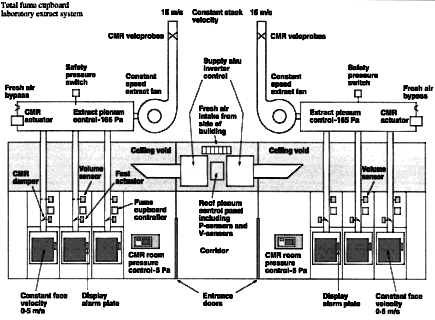

Le régulateur de pression d'une pièce intègre un transducteur
de pression de salle qui est gainé vers les sondes à air
situées dans le plafond, et référencé sur une
donnée neutre (i.e. : pièce contenant des plantes). Le point
de référence est généralement réglé
sur 5 Pa. Lors de l'ouverture des fenêtres, la valeur de la pièce
devient négative et le contrôleur RP actionne le ventilateur
inverseur ou l'humidificateur pour conserver une valeur stable de - 5Pa.
Le temps de réponse se mesure en millisecondes, ce qui permet de
maintenir un excellent contrôle.
Lorsque toutes fenêtres sont fermées, une pièce
épuise son humidité, la soupape d'air est contrôlée
pour maintenir la salle à - 5 Pa et pour réchauffer ou rafraîchir
le laboratoire. Le contrôleur RP se comporte comme un ordinateur
hôte. Il est possible d'accéder à tous les contrôleurs
FC par le clavier pour interroger un extracteur de fumée, par exemple
pour connaître la position d'une fenêtre, régler la
vitesse de l'extracteur de 0,50 à 0,95 m/s, couper les alarmes,
etc. L'hôte peut aussi calculer des volumes d'air et planifier l'afflux
en proportion.
Le contrôleur PP est relié au bus de communication et peut
être interrogé n'importe où. La réponse en quelques
millisecondes du moteur d'humidification CMR DM5 est idéale pour
le contrôle exact de la surpression.
 |
