Luftdurchflußregelsysteme für den Laborbetrieb von CMR

CMR Controls stellt Niederdruck- und Luftdurchflußmeß- und Regelsysteme für Laboratorien, Reinräume, Anlagen zur Chipproduktion, sterile Räume und allgemeine Luftvolumenbereiche her.

Seit der Gründung 1978 wurden viele tausend Druck- und Luftdurchflußmeßgeber von CMR Controls weltweit in VAV- und Raumdruckanwendungen eingebaut.

Hauptfunktionen

Die Systeme bestehen aus Einzelkomponenten, die mit allen BMS-Systemen kompatibel sind.

Zu den CMR-Produkten gehören:

Systembeschreibung

Das CMR-Regelsystem für den Laboreinsatz wurde so konstruiert, daß es die höchsten Anforderungen und Sicherheitsstandards für das Bedienpersonal erfüllt und dabei gleichzeitig die Energiekosten beim Schließen des Schiebefensters senkt.

FC-Steuereinheiten

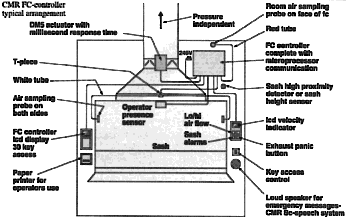

Die CMR-Steuereinheit für Abzugsschränke (fc) ist eine kompakte, im Werk geprüfte Steuereinheit, die von allen Herstellern von Überwachungseinrichtungen und Steuerungen bzw. von Abzugsschränken installiert werden kann.

Ein Schottbeschlag aus Nylon wird normalerweise entweder mit einer der inneren Wände des Abzugschranks über der Öffnungshöhe des Schiebefensters angebracht. Die weiße CMR Röhre aus PVC ist mit den Schotten und dem negativen Anschluß der FC-Steuereinheit verbunden. Ein CMR-Schott aus Nylon ist mit dem Dach des Abzugschranks und die rote Röhre aus PVC ist von dort mit dem positiven Anschluß der FC-Steuereinheit verbunden.

Wenn das Schiebefenster geöffnet oder geschlossen wird, durchläuft eine relative Luftprobe das Rohr vom oberen Teil des Abzugschranks durch die CMR FC-Steuereinheit. Dort wird sie in ein elektrisches Signal umgewandelt und in m/s umgerechnet. Schließlich tritt sie durch zwei innere Schotten in das Lüftungssystem aus. Die inneren Schotten sind als T-Stück miteinander verbunden, um eine durchschnittliche Saugwirkung durch die CMR FC-Steuereinheiten zu gewährleisten. Die Luftabfühlung befindet sich auf der reinen Seite des Abzugsschranks und kann nicht konterminiert werden.

Die tatsächliche Gesichtsgeschwindigkeit wird anschließend auf einer LCD-Anzeige in m/s angezeigt. Auf der Anzeige befindet sich auch ein Alarm für zu hohen/niedrigen Fluß, Alarm bei hohem Schiebefenster, ein Notschalter bei Rauch- oder Gaskonterminierung und eine Einrichtung, um den Sollwert, z. B. 0. 5 m/s anzuzeigen.

Um die Gesichtsgeschwindigkeit zu steuern, wurde ein schnell reagierender CMR Klappenmotor mit der CMR Klappe verbunden, um die Gesichtsgeschwindigkeit, unabhängig von der Höhe des Schiebefensters, konstant zu halten. Das System ist völlig druckunabhängig.

Auf die CMR FC-Steuereinheit kann über Software vollständig zugegriffen werden, d. h. alle Parameter können geändert, bzw. Informationen auf einem beliebigen PC über den CMR Zweidraht-Bus angezeigt werden. Optional kann die FC-Steuereinheit mit einer Ferntastatur mit LCD-Anzeige und einem in die Frontplatte eingebauten Drucker geliefert werden. Dadurch wird der Funktionsumfang für den Benutzer erweitert, z. B. können Netzsteckdosen (zeitlich) gesteuert und die Meßwertabnehmer der Bediener bzw. die Experimente der Bediener überwacht werden.

Sensoren, die die Präsenz einer Bedienperson überwachen, können den Luftdurchfluß erhöhen, und ein System von Zugriffsschlüsseln kann die unbefugte Nutzung des Abzugschranks durch Dritte erhindern.

Ein Sensor für die Schiebefensterhöhe kann bei der Überwachung und Steuerung der Energieeinsparungen hilfreich sein. Das CMR Sprachmeldegerät warnt den Bediener durch programmierte Warnaufzeichnungen vor Gefahren.

Steuereinheit für den Raumdruck

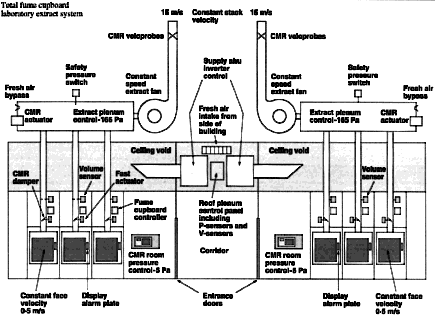

Total Fume Cupboard laboratory extract system Die Steuereinheit für den Raumdruck ist mit einem integrierten Druckmeßgeber ausgerüstet, der mit Röhren an Luftsonden in der Decke verbunden ist und als Referenz neutrale Daten, z. B. einen Werksraum verwendet. Der Sollwert ist normalerweise auf -5 Pa eingestellt. Wenn die Schiebefenster geöffnet werden, wird der Raum negativer, und die RP-Steuereinheit treibt entweder den Ventilatorwechselrichter oder die Zuluftklappe an, um den Druck von -5 Pa zu halten. Die Ansprechzeit ist in Millisekunden und somit wird eine hervorragende Regelung gewährleistet.

Wenn alle Schiebefenster geschlossen sind, wird eine Raum-Abzugsklappe, d. h. ein Sicherheitsluftventil gesteuert, um im Raum -5 Pa aufrechtzuerhalten und das Labor zu heizen bzw. zu kühlen. Die RP-Steuereinheit arbeitet als Hostrechner, und auf alle FC-Steuereinheiten kann über die Tastatur zugegriffen werden, um einen Abzugsschrank, d. h. eine Schiebefensterposition abzufragen, den Sollwert der Gesichtsgeschwindigkeit festzulegen, z. B. von 0,50 auf 0,95 m/s, Alarm stumm zu schalten, etc. Der Host kann auch Luftvolumen berechnen und die ung proportional planen. Versorg

Mischkammer-Lüftungsdruck-Steuerung

Die Mischkammersteuereinheit verfügt über einen integrierten Drucksensor zur Messung von Mischkammer- oder Kanaldruck. Zusätzlich wurde ein Sensor für die Abzugeschwindigkeit eingebaut und mit den CMR Veloprobes in den Austrittsrohren verbunden. Normalerweise sind mehrere Abzugsschränke mit einer Dachmischkammer über Rohre verbunden. Die PP-Steuereinheit ist über Rohre mit den Schotten auf der Mischkammer verbunden, und der Mischkammerdruck wird normalerweise auf -165 Pa eingestellt. Um die -165 Pa zu regulieren, wurde ein Frischluft-Umgehungsklappe moduliert. Normalerweise wird die Schiebefenstergeschwindigkeit dadurch konstant gehalten, indem die Wechselrichtersteuereinheit auf eine manuelle Drehzahl eingestellt wird. Die PP-Steuereinheit überwacht die Abluftgeschwindigkeit und gibt bei einer Fehlfunktion einen Alarm an. Wenn die Schiebefenster geöffnet und geschlossen werden, bewegt sich der Frischluft-Umgehungsklappen auf enge Toleranz, um -165 Pa stetig zu halten.

Die PP-Steuereinheit ist mit einem Kommunikationsbus verbunden und kann von jedem Host abgefragt werden. Der CMR DM15-Klappenmotor hat eine Ansprechzeit in Millisekunden und ist ideal für die genaue Mischkammersteuerung geeignet.

PC-Kommunikation

Jeder PC kann direkt an eine beliebige CMR MPC103-Mikroprozessorsteuereinheit im Netzwerk angeschlossen werden. Informationen können über den Server an jeden Punkt im Netzwerk des Benutzers weitergeleitet werden.

Raumdruck und Mischkammersicherheit

Die CMR PS-Druckschalter schützen das Gebäude und werden normalerweise auf einen Raumdruck von 100 Pa eingestellt. Im Fall von übermäßigem Druck sind die Schalter fest mit der Ventilator- und Dämpfersteuerung verbunden, um im Notfall ein sicheres Abschalten zu gewährleisten. Die Schalter können entsprechend den Anwendungen des Kunden maßgefertigt werden. Es ist unmöglich, daß Gebäude zu beschädigen.
